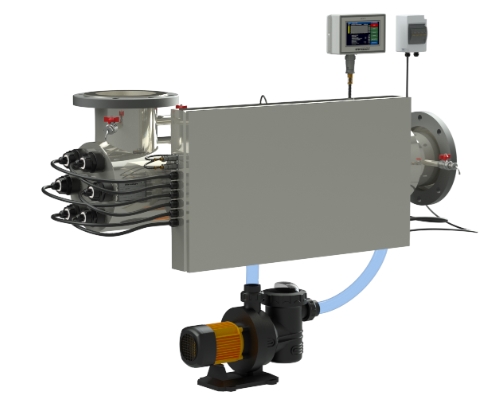

UV-TECH УОВ-УФТ-АС-6 Установка обеззараживания сточной и технической воды на коротких амальгамных УФ-лампах

Установка предназначена для ультрафиолетового обеззараживания питьевой воды. Условия эксплуатации: в закрытых, отапливаемых, вентилируемых помещениях при температуре окружающего воздуха от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃. Температура исходной воды от +1℃ до +30℃.

• Климатическое исполнение и категория размещения — УХЛ 4 по ГОСТ 15150-69.

• Класс электробезопасности — 1 по ГОСТ 12.2.007-80.

Степень защиты оболочки от попадания пыли и влаги:

• Камера обеззараживания — IP 65 по ГОСТ 14254-80

• Шкаф ЭПРА — IP 54 по ГОСТ 14254-80.

Другая степень защиты и климатическое исполнение по запросу.

Система состоит из:

• блока контролера БСК-3, который монтируется в блоке питания (Шкаф ЭПРА) УФ-оборудования, на него поступает информация с датчиков о работе установки, которую он обрабатывает и передаёт на навесной модуль с сенсорным ЖК дисплеем.

Система служит:

• для отображения визуальной информации о работе уф-оборудования, в том числе нештатных ситуаций;

• для программирования параметров работы уф-оборудования;

• для обнаружения и оповещения изменения мощности уф-потока внутри камеры обеззараживания;

• для обнаружения аварийного отключения каждого из облучателей;

• для определения температуры, а также критической температуры воды в камере обеззараживания и при этом полного отключения питания или снижения мощности облучателей до момента охлаждения её до заданной температуры;

• для определения температуры, а также критической температуры воздуха в Шкафу ЭПРА;

• для определения наработки часов, окончания времени наработки каждого облучателя;

• для определения количества раз включений облучателей;

• для включения-отключения облучателей оператором;

• для определения подачи внешнего питания на шкаф ЭПРА;

• для ведения журнала событий;

• для отображения текста рекомендованных производителем действий по устранению причин аварийных ситуаций;

Базовая (минимальная) конфигурация:

• модуль контроля и управления с цветным сенсорным ЖК-дисплеем;

• контролер работы ламп (располагается на плате ПРКЛ);

• контролер внешнего питания (располагается на плате ПКП);

• УФ-датчик;

• датчик температуры воды;

• датчик температуры воздуха в шкафу ЭПРА

Система контроля БСК-3:

• вывод Modbus RTU

• контроллер дискретных выходных сигналов (плата ПСК);

• контроллер дискретных входных сигналов (плата ППВС);

• контроллер входного сигнала датчика давления (плата ППВС);

• контроллер разгерметизации кварцевых чехлов каждого по отдельности;

• USB порт, для переноса информации о работе оборудования на flash накопитель.

• датчик прозрачности воды;

Опциональные датчики:

• Потока воды

• Давления в камере обеззараживания

Камера обеззараживания:

• Серийно изготавливается из нержавеющей стали AISI304.

• По запросу из нержавеющей стали AISI316.

• Может комплектоваться монтажной стойкой.

Исполнение

Расположение камеры

Горизонтальное расположение, исполнение «И» - изготавливается серийно.

Вертикальное расположение и другие виды исполнения «Г», «П» - по запросу.

Комплектность

Характеристики УОВ-УФТ-АС-6
